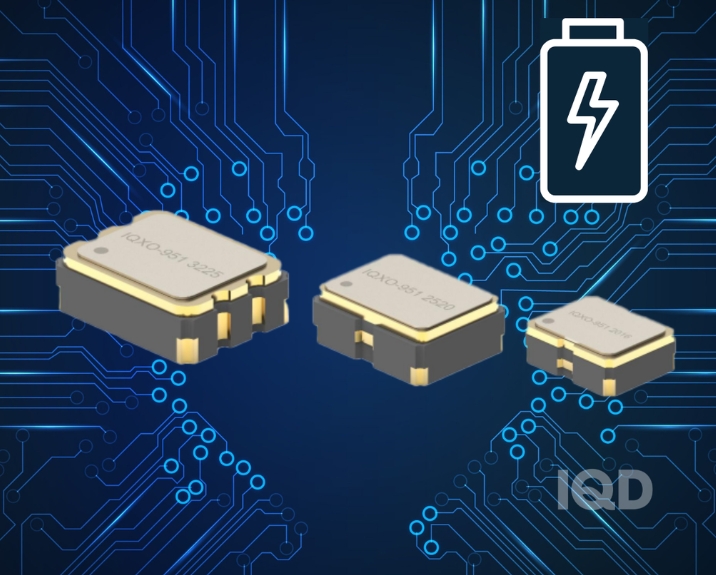

IQD的IQXO-951晶體時鐘振蕩器適用于電池供電產品的終極解決方案

來源：http://www.giantshuffleboard.com 作者：金洛鑫電子 2025年09月08
IQD的IQXO-951晶體時鐘振蕩器適用于電池供電產品的終極解決方案
IQXO-951最顯著的技術優勢在于極致低功耗設計,其采用IQD晶振專利的"零電流待機+動態功耗調節"技術,將電流消耗控制在行業領先水平.在典型工作模式下(3.3V供電,16they16MHz頻率),該振蕩器的工作電流僅為800μA,較同類晶體振蕩器(平均工作電流1.5mA~2mA)降低40%~60%,而在待機模式下,電流消耗可低至50nA,幾乎接近電路漏電流水平,這一指標對依賴紐扣電池(如CR2032,容量約220mAh)供電的設備至關重要.以無線溫濕度傳感器為例,若采用傳統振蕩器,每天喚醒采樣10次(每次工作30秒),電池續航約6個月,而搭載IQXO-951后,相同使用場景下續航可延長至14個月,續航時間提升130%,大幅減少設備維護頻率與成本.?這一功耗優勢的實現,源于IQXO-951的兩項核心技術創新其一,自適應勵振電路,通過實時監測晶體振動狀態,動態調整勵振電壓(1.2V~2.5V可調),在確保穩定起振的前提下,避免不必要的功率消耗,其二,智能休眠機制,支持外部MCU通過控制引腳觸發休眠模式,休眠狀態下僅保留核心時鐘信號維持電路,關閉冗余功能模塊,且喚醒響應時間僅需3μs,遠快于同類產品的10μs~20μs,既不影響設備實時性,又能最大化降低功耗.此外,IQXO-951還具備寬電壓適配能力,支持1.8V~3.6V供電范圍,完美兼容鋰電池(3.7V),紐扣電池(3V),低壓線性穩壓電源(1.8V)等主流電池供電方案,無需額外電壓轉換電路.以TWS耳機為例,其充電盒通常采用3.7V鋰電池供電,耳機本體采用3.0V扣式電池,IQXO-951可同時適配兩個模塊的時鐘需求,減少元件型號數量,簡化供應鏈管理.
微型化封裝與穩定性緊湊設備的適配關鍵
針對電池供電產品普遍存在的"空間受限"問題,IQXO-951采用2016石英晶振超微型封裝(2.0mm×1.6mm×0.6mm),較傳統3225封裝(3.2mm×2.5mm)體積減少62.5%,甚至可嵌入智能戒指,血糖監測貼片等超小型可穿戴設備.其封裝采用高致密性陶瓷材料,介電常數εr=7.8,不僅具備優異的絕緣性能,還能有效屏蔽1GHz~6GHz頻段的電磁干擾(EMI),在智能手機,無線耳機等復雜電磁環境中,頻率波動可控制在±2ppm以內,遠優于行業同類封裝±5ppm的平均水平.在頻率穩定性方面,IQXO-951通過"真空密封+溫度補償優化"技術,實現了寬溫環境下的高精度表現.該振蕩器在-30℃~+70℃的典型工作溫度范圍內,頻率穩定度控制在±10ppm,若選擇工業級版本(-40℃~+85℃),頻率穩定度仍能維持在±15ppm,完全滿足戶外氣象站,冷鏈監測標簽等極端溫度場景的需求.對比傳統無溫度補償?shù)臒o源晶振(如KDS1D44818GQ1,寬溫下頻率穩定度±30ppm),IQXO-951的穩定性提升50%,可確保電池供電設備在長期使用中,時鐘信號偏差不會影響數據采集精度與通信同步效率.值得注意的是,IQXO-951的長期老化率控制在±3ppm/年以內,在設備2~3年的使用壽命周期內,累計頻率偏移不超過±9ppm,無需頻繁校準即可維持性能穩定.這一特性對無線抄表終端,智能門鎖等"免維護"電池供電產品尤為重要,可顯著降低后期運維成本.
典型應用場景與適配價值
1.消費電子領域可穿戴設備晶振與無線連接產品
在智能手表,AR眼鏡等可穿戴設備中,IQXO-951的2016封裝可嵌入狹小的PCB空間,800μA工作電流對設備續航影響微乎其微.以支持血氧,心率監測的智能手表為例,其傳感器模塊需16MHz時鐘信號驅動采樣,采用IQXO-951后,每天24小時持續監測狀態下,可減少約15%的時鐘模塊功耗,配合低功耗MCU,可將設備續航從7天延長至9天.在TWS耳機中,該振蕩器可作為藍牙5.3模塊的時鐘源,±10ppm的頻率穩定度確保無線音頻傳輸延遲＜30ms,同時50nA待機電流可使耳機在充電盒外待機時間延長至300小時(傳統振蕩器約200小時).
2.工業物聯網應用領域無線傳感器與數據采集終端
在工業物聯網(IIoT)場景中,電池供電的無線傳感器(如振動監測,壓力采集)對功耗與穩定性要求嚴苛.IQXO-951的寬電壓適配能力(1.8V~3.6V)可兼容AA電池(1.5V串聯),鋰電池(3.7V)等供電方案,其±15ppm的工業級溫度穩定性,可確保傳感器在工廠車間(-10℃~+60℃),戶外管道(-30℃~+50℃)等環境中,數據采樣間隔精度控制在±1μs以內,避免因時鐘漂移導致的采樣誤差.以無線抄表終端為例,采用IQXO-951作為通信模塊時鐘源,可使設備在一節3.6V鋰電池供電下,實現"每年喚醒抄表12次,連續工作5年"的超長續航,較傳統方案(3年續航)提升67%.
3.醫療健康領域便攜醫療設備與監測貼片
在血糖監測貼片,心電監測儀等便攜醫療設備中,IQXO-951的低功耗特性可延長設備使用時間,減少患者更換電池的頻率.以無創血糖監測貼片為例,其需24小時持續采集人體生理數據,并通過無線模塊上傳至手機APP,采用IQXO-951后,貼片在一次充電(紐扣電池供電)下可連續工作14天,較采用傳統振蕩器的方案(7天續航)提升100%.同時,該振蕩器±10ppm的頻率穩定度可確保監測數據的時間戳準確性,為醫生診斷提供可靠的時序依據.
IQD的IQXO-951晶體時鐘振蕩器適用于電池供電產品的終極解決方案
LFSPXO025918REEL IQD Crystal CFPS-32 XO (Standard) 50 MHz CMOS 2.5V
LFSPXO018038REEL IQD 進口晶振 CFPS-73 XO (Standard) 16 MHz HCMOS 3.3V
LFSPXO018077REEL IQD 進口晶振 CFPS-73 XO (Standard) 25 MHz HCMOS 3.3V
LFSPXO018039REEL IQD 進口晶振 CFPS-73 XO (Standard) 20 MHz HCMOS 3.3V
LFSPXO019710REEL IQD 進口晶振 CFPS-73 XO (Standard) 16 MHz HCMOS 3.3V
LFSPXO021270REEL IQD 進口晶振 CFPS-73 XO (Standard) 24 MHz HCMOS 3.3V
LFSPXO020392REEL IQD 進口晶振 CFPS-73 XO (Standard) 18.432 MHz HCMOS 3.3V
LFSPXO020465REEL IQD 進口晶振 CFPS-73 XO (Standard) 12.288 MHz HCMOS 3.3V
LFSPXO018037REEL IQD 進口晶振 CFPS-73 XO (Standard) 12 MHz HCMOS 3.3V
LFSPXO018045REEL IQD 進口晶振 CFPS-73 XO (Standard) 8 MHz HCMOS 3.3V
LFSPXO018287REEL IQD 進口晶振 CFPS-73 XO (Standard) 48 MHz HCMOS 3.3V
LFSPXO018541REEL IQD 進口晶振 CFPS-73 XO (Standard) 24 MHz HCMOS 3.3V
LFSPXO009686REEL IQD 進口晶振 CFPS-109 XO (Standard) 32.768 kHz CMOS 3.3V
LFSPXO019805REEL IQD 晶振 CFPS-72 XO (Standard) 48 MHz HCMOS, TTL 5V
LFSPXO018033REEL IQD 晶振 CFPS-72 XO (Standard) 4 MHz HCMOS, TTL 5V
LFSPXO018739REEL IQD 晶振 CFPS-72 XO (Standard) 40 MHz HCMOS, TTL 5V
LFSPXO017735REEL IQD振蕩器 CFPS-72 XO (Standard) 10 MHz HCMOS, TTL 5V
LFSPXO009618REEL IQD振蕩器 CFPS-32 XO (Standard) 125 MHz CMOS 2.5V
LFSPXO022825REEL IQD振蕩器 CFPS-73 XO (Standard) 125 MHz HCMOS 3.3V
LFSPXO009437REEL IQD振蕩器 CFPS-73 XO (Standard) 100 MHz HCMOS 3.3V
LFTVXO078857 IQD振蕩器 IQXT-205-2-18 VCTCXO 24 MHz Clipped Sine Wave 1.8V
LFTVXO075807REEL IQD振蕩器 IQXT-220-2 VCTCXO 20 MHz Clipped Sine Wave 3.3V
LFTVXO009901BULK IQD Crystal CFPT-125 VCTCXO 12.8 MHz HCMOS 3.3V
LFTVXO009907BULK IQD 進口晶振 CFPT-125 VCTCXO 20 MHz HCMOS 3.3V
LFTVXO009905BULK IQD 進口晶振 CFPT-125 VCTCXO 16.384 MHz HCMOS 3.3V
LFTVXO009919BULK IQD 進口晶振 CFPT-126 VCTCXO 32.768 MHz HCMOS 3.3V
LFSPXO083820REEL IQD 進口晶振 IQXO-951 3225 XO (Standard) 25 MHz CMOS 1.62V ~ 3.63V
LFSPXO061624REEL IQD 進口晶振 IQXO-791 XO (Standard) 10 MHz HCMOS 3.3V
LFSPXO056301REEL IQD 進口晶振 IQXO-791 XO (Standard) 50 MHz HCMOS 3.3V
LFSPXO056290REEL IQD 進口晶振 IQXO-791 XO (Standard) 13 MHz HCMOS 3.3V
LFSPXO072801REEL IQD 進口晶振 IQXO-791 XO (Standard) 8 MHz HCMOS 3.3V
LFSPXO025497REEL IQD 進口晶振 CFPS-39 XO (Standard) 30 MHz CMOS 3.3V
LFSPXO025495REEL IQD 進口晶振 CFPS-39 XO (Standard) 20 MHz CMOS 3.3V
LFSPXO025559REEL IQD 進口晶振 CFPS-39 XO (Standard) 40 MHz CMOS 3.3V
LFSPXO055678REEL IQD 進口晶振 CFPS-39 XO (Standard) 25 MHz CMOS 3.3V
LFSPXO018041REEL IQD 進口晶振 CFPS-73 XO (Standard) 4 MHz HCMOS 3.3V
LFSPXO009682REEL IQD 進口晶振 CFPS-107 XO (Standard) 32.768 kHz CMOS 1.8V
LFSPXO056249REEL IQD 進口晶振 IQXO-540 XO (Standard) 50 MHz CMOS 3.3V
LFSPXO068242REEL IQD 進口晶振 IQXO-540 XO (Standard) 8 MHz CMOS 3.3V
LFSPXO009592REEL IQD 進口晶振 CFPS-69 XO (Standard) 50 MHz CMOS 3.3V
LFSPXO009589REEL IQD 進口晶振 CFPS-69 XO (Standard) 25 MHz CMOS 3.3V
LFSPXO070441REEL IQD 進口晶振 CFPS-39 XO (Standard) 100 MHz CMOS 3.3V
LFSPXO018032BULK IQD 進口晶振 CFPS-72 XO (Standard) 20 MHz HCMOS, TTL 5V
LFSPXO022731REEL IQD 進口晶振 CFPS-73 XO (Standard) 100 MHz HCMOS 3.3V
LFSPXO020462BULK IQD 進口晶振 CFPS-72 XO (Standard) 64 MHz HCMOS, TTL 5V
LFSPXO009585BULK IQD 進口晶振 CFPS-69 XO (Standard) 12 MHz CMOS 3.3V
LFSPXO009586BULK IQD 進口晶振 CFPS-69 XO (Standard) 14.7456 MHz CMOS 3.3V
LFSPXO009590BULK IQD 進口晶振 CFPS-69 XO (Standard) 32 MHz CMOS 3.3V
LFSPXO083822REEL IQD 振蕩器 IQXO-951 3225 XO (Standard) 50 MHz CMOS 1.62V ~ 3.63V
LFSPXO083813REEL IQD Crystal IQXO-951 3225 XO (Standard) 12 MHz CMOS 1.62V ~ 3.63V
LFSPXO083818REEL IQD Crystal IQXO-951 3225 XO (Standard) 24 MHz CMOS 1.62V ~ 3.63V
LFSPXO083826REEL IQD Crystal IQXO-951 2520 XO (Standard) 25 MHz CMOS 1.62V ~ 3.63V
LFSPXO083824REEL IQD晶振 IQXO-951 2520 XO (Standard) 16 MHz CMOS 1.62V ~ 3.63V
LFSPXO083832REEL IQD晶振 IQXO-951 2016 XO (Standard) 25 MHz CMOS 1.62V ~ 3.63V
LFSPXO076588REEL IQD晶振 CFPS-39 XO (Standard) 18.432 MHz CMOS 3.3V
LFSPXO082283RL3K IQD晶振 CFPS-102 XO (Standard) 32.768 kHz CMOS 1.8V
LFSPXO076025REEL IQD晶振 IQXO-691 3225-12 XO (Standard) 26 MHz CMOS 1.2V
LFSPXO009618BULK IQD晶振 CFPS-32 XO (Standard) 125 MHz CMOS 2.5V
LFSPXO009589BULK IQD晶振 CFPS-69 XO (Standard) 25 MHz CMOS 3.3V
LFSPXO083815REEL IQD晶振 IQXO-951 3225 XO (Standard) 16 MHz CMOS 1.62V ~ 3.63V
