- 規格型號：79009381
- 頻率：8.000MHZ-80.000MHZ
- 尺寸：5.0*3.2*0.9mm 詳細資料請查看PDF
- 產品描述：廣泛的適用于寬溫范圍的電子數碼產品,家用電器,MP3,MP4,音頻播放器,單片機等領域

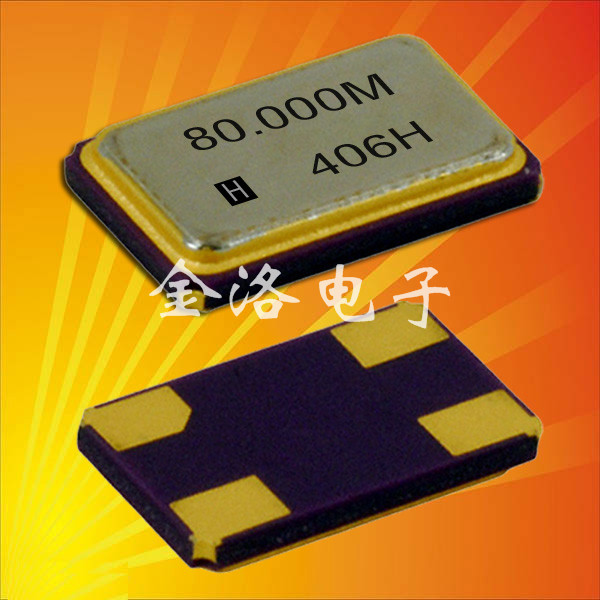

鴻星晶振,HCX-5SB晶振,5032晶振,SMD晶振
鴻星晶振,HCX-5SB晶振,5032晶振,SMD晶振
參數:頻率范圍8.000MHZ-80.000MHZ
激勵電平: 100μW (Max.300μW )
負載電容:10PF
工作溫度: -30℃~+85℃
保存溫度: -55℃~+125℃
精度 ±10ppm，±30ppm，±50ppm
捆包范圍：1000pcs/reel
尺寸：時尚薄輕型5.0*3.2*0.9mm
應用：藍牙耳機，電話機，兒童智能玩具，無線通訊，智能多用途遙控器，數碼相機，GPS定位系統，便捷式移動電源等數碼產品。
.jpg)
鴻星電子已經成為全球從事石英晶振頻率控制組件的重要制造商之一，致力于插件式(DIP)與表面黏著式(SMD)石英晶體系列產品之研發、設計、生產與營銷。鴻星致力于提供客戶最優異的質量、服務及價值，專注于專業創新并鼓勵員工以團隊合作及積極成長的態度與時俱進。
鴻星的核心精神：誠信負責、團隊合作、專業創新、積極成長。鴻星的愿景：HOSONIC以先進技術、優異質量、完善服務，成為石英晶體產業最具競爭優勢的品牌。因此鴻星建立有機學習成長的平臺，激勵跨單位團隊合作的活動，要為更好的環境與產品不斷的改善。
鴻星晶振,HCX-5SB晶振,5032晶振,SMD晶振，為一款5032mm四腳貼片無源石英水晶振動子，有區別于二腳的5032mm晶體諧振器，四個腳的點位設計，可以應用的產品更加廣泛，可對應自動貼片系統安裝，頻率范圍為8.000MHZ~80.000MHZ，常規精度為+/-10ppm，擁有高頻率高精度的穩定性，因此HCX-5SB晶振具有可靠的高信賴性，尤其適用于家電領域。
| 鴻星晶振型號 | HCX-5SB晶振,鴻星貼片晶振 |
| 頻率范圍 | 8.000MHZ~80.000MHZ |
| 頻率公差(25℃) | ±10ppm,±30ppm,±50ppm |
| 頻率穩定度超過工作溫度范圍 | ±10ppm,±30ppm,±50ppm可指定 |
| 操作溫度范圍 | -30~+ 85℃，可指定 |
| 并聯電容CO | 3pF Max. |
| 驅動電平 | 50μW（μW100典型） |
| 負載電容 | 12pF,可指定 |
| 老化（25℃） | ±2 ppm /年最大。 |
| 存儲溫度范圍 | -55~+125℃ |
.jpg)
抗沖擊
晶體產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果石英晶體諧振器已受過沖擊請勿使用。
輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致SMD晶振產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。 （比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
靜電
過高的靜電可能會損壞無源晶振，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作
1. 驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過晶體單元的電流，
Re表示諧振器的有效電阻，而且 Re=R1（1+Co/CL）2。
.jpg)
2.振蕩補償
除非在臺灣晶振振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。
.jpg)
3.負載電容
如果振蕩電路中負載電容的不同，可能水晶振子導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
.jpg)
頻率和負載電容特征圖器
振蕩回路參數設置參考
頻率和負載電容特征圖器
振蕩回路參數設置參考
